Pergunta

Como conectar um Sistema de Home Theater (HTS) ou Sistema de Som Surround (SSS) à TV?

Resposta

A TV possui vários tipos de conexões. O tipo de conexão necessário para conectar um sistema de áudio depende dos recursos do sistema de áudio que você deseja usar.

Para conectar a saída de áudio da TV ao sistema de áudio.

NOTA: a TV NÃO possui saída de áudio analógico (vermelha e branca). Para funcionar com a TV, o sistema de áudio deve possuir uma entrada de áudio digital (coaxial) ou fonte HDMI com a função ARC (Audio Return Channel, Canal de retorno de áudio).

Há duas maneiras de conectar a TV a um sistema de áudio:

  • Saída de áudio digital

    Conecte o cabo de áudio da saída "SPDIF OUT" (coaxial) da TV à entrada "AUDIO IN" do sistema de áudio.

  • HDMI ARC

    Esse recurso permite que o áudio da TV seja transmitido por uma fonte HDMI com a função ARC. Não é necessário realizar uma conexão de áudio digital à parte. Conecte a saída "HDMI 1 ARC" da TV à entrada "HDMI ARC" do sistema de áudio usando um cabo HDMI-HDMI.

Para conectar os dispositivos:

  1. Desligue a TV e o sistema de áudio.
  2. Realize a conexão usando uma das opções acima.
  3. Ao ligar a TV, o sistema de áudio sairá automaticamente do modo de espera se:
    • O sistema de áudio for compatível com HDMI CEC e se o recurso de inicialização automática do EasyLink estiver ativado.
    • O recurso EasyLink da TV deve estar definido no modo [EasyLink autostart] no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [TV speakers] (Configurações > Ajustes da TV > Som > Avançado > Alto falantes da TV).
    • O sistema de áudio e a TV estiverem conectados por meio de um cabo HDMI.
  4. Caso o sistema de áudio não possua o recurso de inicialização automática do EasyLink, ligue manualmente o sistema de áudio e selecione a entrada no sistema de áudio em que a TV está conectada.
  5. Selecionar um canal de TV.
  6. Ajuste o volume no sistema de áudio para ouvir o som pelos alto-falantes.
  7. Caso você não queira ouvir o som da TV, pressione o botão de redução de volume no controle remoto para diminuir o volume ou defina para o modo [Off] (desativado) no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [TV speakers] (Configuração > Ajustes da TV > Som > Avançado > Alto falantes da TV).
  8. Também será possível usar o controle remoto da TV para ajustar o volume do sistema de áudio se:
    • O sistema de áudio for compatível com HDMI CEC e se o recurso de controle de áudio estiver ativado.
    • O sistema de áudio e a TV estiverem conectados por meio de um cabo HDMI.
  9. Ao usar a conexão HDMI ARC, é necessário definir o recurso HDMI-ARC como [On] (ativado) no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [HDMI 1-ARC] (Configuração > Ajustes da TV > Som > Avançado > HDMI 1-ARC).

    NOTA: verifique se o HTS é compatível com HDMI ARC e se o recurso está ativado. Para obter informações detalhadas, consulte o manual do usuário do HTS.
  10. Caso você note algum atraso no sinal do áudio do Sistema de Home Theater, verifique se o recurso de sincronização labial de áudio digital está definido como [On] (Ativado) no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [Audio out delay] (Configuração > Ajustes da TV > Som > Avançado > Atraso na saída de áudio).
  11. Se o atraso não for solucionado, você poderá alterar as configurações de atraso de saída de áudio em [Setup] > [TV settings] > [Sound] > [Advanced] > [Audio out offset] (Configuração > Ajustes da TV > Som > Avançado > Compensação da saída de áudio). Você não poderá selecionar essa configuração se a opção [Audio out delay] (Atraso na saída de áudio) não estiver ativada.

Para conectar o Sistema de Home Theater à TV para reprodução de vídeo:

Use um cabo HDMI para conectar a TV ao Sistema de Home Theater.

  1. Desligue a TV e o Sistema de Home Theater.
  2. Conecte o cabo HDMI da saída "HDMI OUT" do Sistema de Home Theater à entrada "HDMI" da TV.
  3. Ao ligar a TV, o Sistema de Home Theater sairá automaticamente do modo de espera se:
    • O Sistema de Home Theater for compatível com HDMI CEC e se o recurso de inicialização automática do EasyLink estiver ativado.
    • O recurso EasyLink da TV deve estar definido no modo [EasyLink autostart] no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [TV speakers] (Configurações > Ajustes da TV > Som > Avançado > Alto falantes da TV).
  4. Caso o Sistema de Home Theater não possua o recurso de inicialização automática do EasyLink, ligue manualmente o Sistema de Home Theater.
  5. Reproduzir um disco no Sistema de Home Theater.
  6. A TV alternará automaticamente para a entrada HDMI se:
    • O Sistema de Home Theater for compatível com HDMI CEC e estiver ativado.
    • O recurso EasyLink da TV deve ser estar no modo [On] (Ativado) no menu [Setup] > [TV settings] > [General settings] > [EasyLink] > [EasyLink] (Configuração > Ajustes da TV > Configurações Gerais > EasyLink > EasyLink).
  7. Caso o Sistema de Home Theater não seja compatível com HDMI CEC, alterne manualmente a TV para o dispositivo HDMI usando o botão "SOURCE" no controle remoto.
  8. Se você não quiser ouvir o som da TV:
    1. Se a fonte for compatível com HDMI CEC e tiver a funcionalidade de áudio do sistema, os alto-falantes da TV serão silenciados automaticamente quando o modo [EasyLink] ou [EasyLink autostart] (Inicialização automática do EasyLink) for definido no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [TV speakers] (Configuração > Ajustes da TV > Som > Avançado > Alto-falantes da TV).
    2. Caso a fonte não possua funcionalidade de áudio do sistema, pressione o botão de redução de volume no controle remoto da TV para diminuir o volume ou definir como [Off] (Desativado) no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [TV speakers] (Configuração > Ajustes da TV > Som > Avançado > Alto-falantes da TV).
    3. Ajuste o volume no Sistema de Home Theater para ouvir o áudio pelos alto-falantes.

Caso você não possua um sistema de áudio HDMI:

Há outras maneiras de conectar o Sistema de Home Theater à TV:

Para conectar os dispositivos:

  1. Desligue a TV e o Sistema de Home Theater.
  2. Conecte o Sistema de Home Theater usando uma das opções acima.
  3. Ligue a TV e o Sistema de Home Theater.
  4. Reproduzir um disco no Sistema de Home Theater.
  5. Alterne manualmente a TV para o dispositivo com o botão "SOURCE" no controle remoto.
  6. Caso você não queira ouvir o som da TV, pressione o botão de redução de volume no controle remoto para diminuir o volume ou defina para o modo [Off] (desativado) no menu [Setup] > [TV settings] > [Sound] > [Advanced] > [TV speakers] (Configuração > Ajustes da TV > Som > Avançado > Alto falantes da TV).





















Saída de áudio digital

Voltar ao início

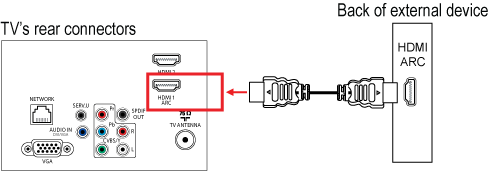

Conexão HDMI ARC

Voltar ao início

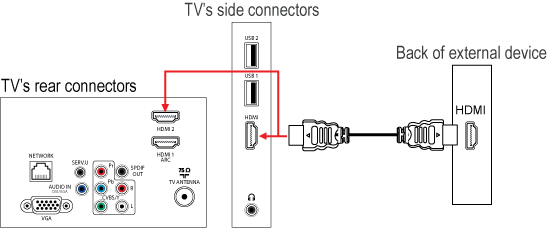

Conexão HDMI

Voltar ao início

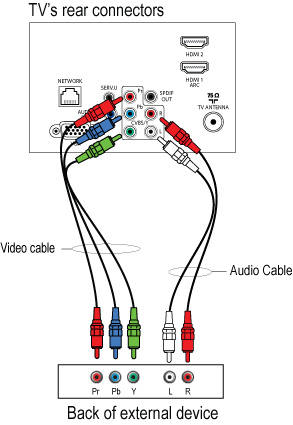

Conexão YPbPr

Voltar ao início

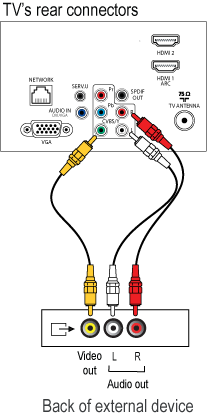

Conexão CVBS

Voltar ao início
